Meyve ezme, parçalama, saplarından ayırma makinesi nasıl çalışıyor?

Soru: Bu makine nasıl çalışıyor?

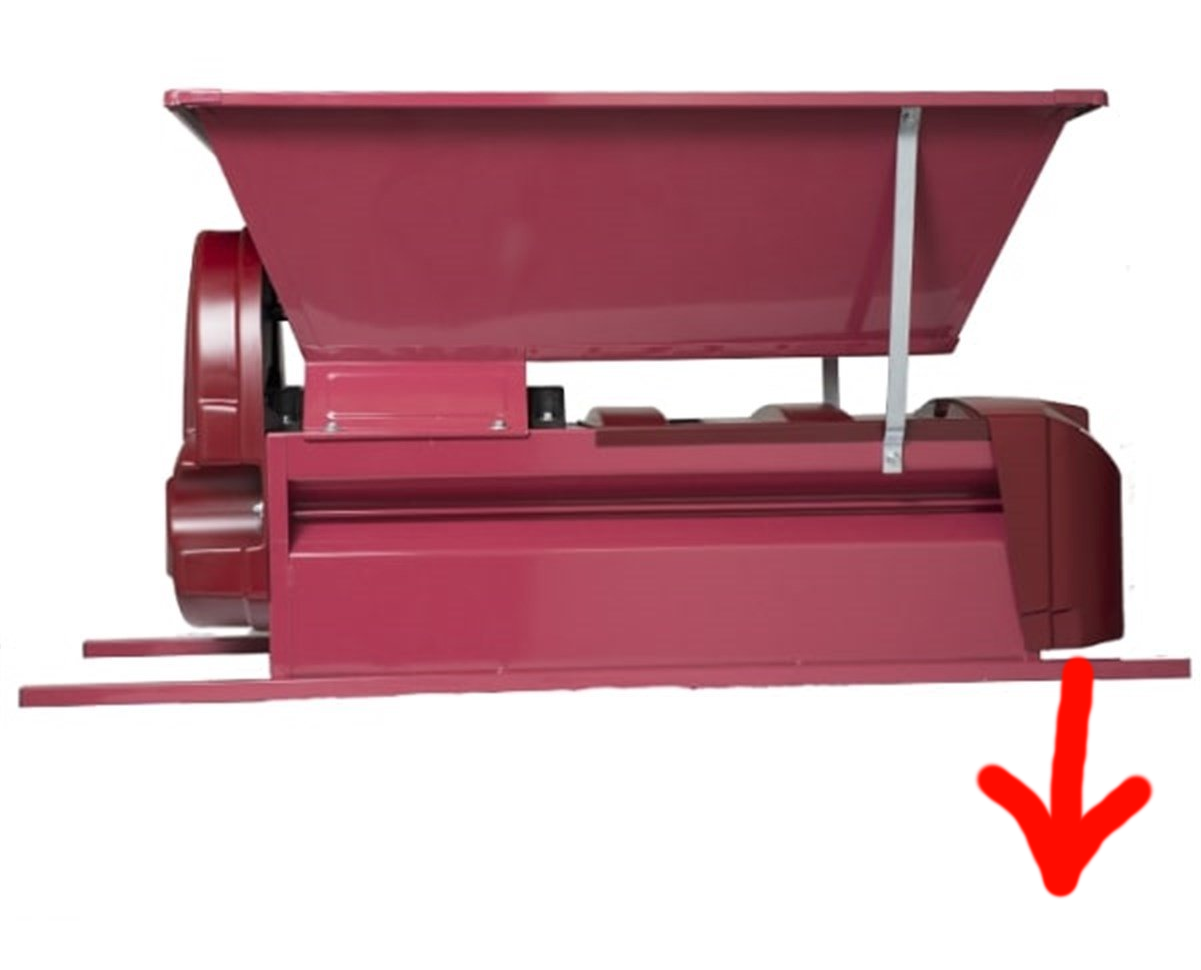

Bu tür makineler üzüm vb meyve ezme, parçalama ve sapından ayırma amacıyla kullanılıyorlar.

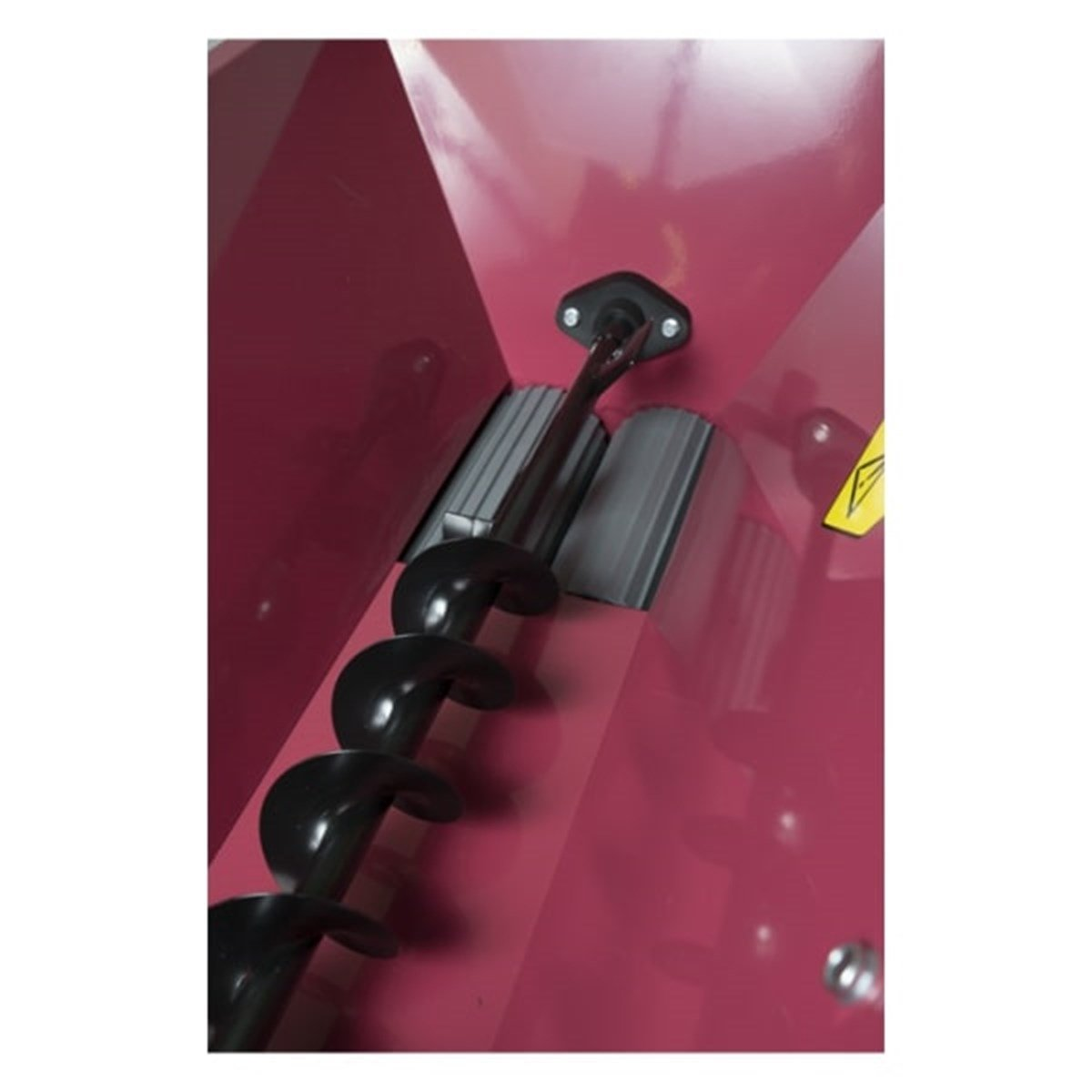

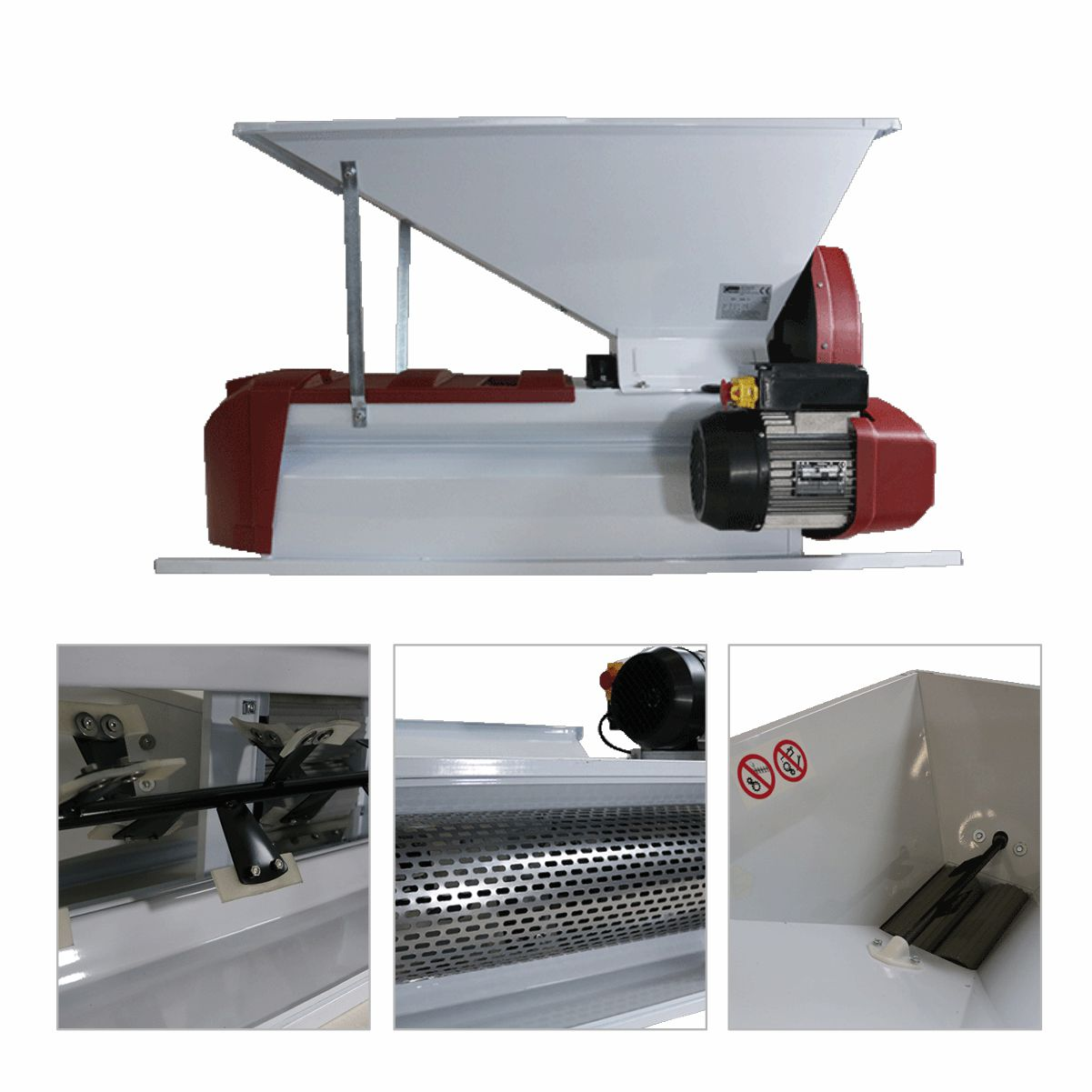

Makinenin üzerinde, işlenecek meyvenin konulacağı bir hazne var, bunun içerisinde bir uçta birbirine doğru dönerek meyveyi ezip kabuğunu patlatma amaçlı iki silindir parça bulunmakta. Bunun üzerinde tek bir mile bağlı olarak dönen kaşıklar ve vida şekilli bir itici var. Haznedeki meyveyi yönlendirmek için vida şekilli itici yerine haznedeki eğimi kullanarak çalışan model de var.

Vida itici veya eğimli yüzeyin hazne içerisinde silindirlere doğru yönlendirdiği meyveler, hemen silindir üstündeki kaşıklar tarafından karıştırılırken silindirler tarafından yakalanıyor ve bu sırada meyve sapından ayırma, kırma ve patlatma işlemi büyük ölçüde gerçekleşiyor.

Alt bölüme geçen meyve sap karışımı, dönen bir silindir şeklindeki elek parçasının bir ucundan giriş yapıyor.

Bu elek içerisinden geçerken üzüm sapları içeride kalırken, üzümün suyu, kabuk ve iç doku parçaları deliklerden geçerek aşağıdaki kazana düşüyor. Bu elek içerisinde ilerlemeyi ve daha iyi süzme sağlamak için içeride ikinci bir itici vida, karıştırıcı kollar, fırçalar vb olabilir. Karıştırıcı kolların üzüm saplarına takılması nedeniyle oluşabilecek tıkanmaları engellemek için bunlar kullanılmayıp, elek çıkış doğrultusunda eğimli olarak yerleştirilmiş olabilir.

Ayrılan üzüm dokusu ve suyu alındıktan sonra kalan saplar silindirin ucundan çıkarak yere veya oraya yerleştirilmiş ikinci bir kaba boşalır.

Ayırma işlemi, istenilen sonuç elde edilene kadar tekrar edilebilir.

Güneş Enerjisi Modülleri

Soru: 7000mah-10.000mah arası bir bataryayı sarj edecek güneş panelinin boyutu ne olmalıdır

6V 0.8W 100mm

Aliexpress’te satılan bu modülün değerlerini incelediğimizde 6v açık devre gerilimine sahip ve 0.8W güç üretebildiğiniz görüyoruz. P = V x I formülüne göre 0.133 Amper yani 133mA akım üretebilmekte.

Bu durumda 7000mAh kapasiteli pili doldurması 7000/133 = 52.6 saat sürer.

10000mAh kapasiteli pili doldurması 10000/133 =75.2 saat sürecektir.

İki tane modül paralel olarak kullanırsak teorik olarak bu sürelerin yarıya düşmesi beklenir. 4 panel kullanılırsa süreler dörtte birine düşer, tabi kablo vb kayıpları ihmal edersek. Şarjın gerçekleşmesini istediğimiz süreden yola çıkarsak, örneğin bir saatte 10000mAh kapasiteli pili şarj etmek istiyoruz dersek, toplam 10000mA üretebilmemiz gereklidir. Bu durumda yukarıdaki modülden 75 tane gereklidir.

Güneş enerjisi modülü ile ilgili satıcı sitesindeki değerler modülün, yaz günü öğlen saatinde yüksek miktarda güneş altında kaldığı durum için geçerlidir. Günün diğer saatlerinde ve farklı mevsimlerde modülün performansı önemli oranda düşük olur.

Performanstaki düşüş, modül üzerinde yapılacak deneylerle belirlenip ona göre modül sayı ve bağlantıları düzenlenmelidir.

Farklı güneş paneli dizilimleriyle estetik, dekoratif enerji üretici ağaç-çiçek benzeri strüktürler oluşturmak mümkündür.

Okumaya devam et

Transistör ne işe yarar?

Soru:
Hocam merhaba, transistör deneyiyle alakalı birkaç sorum vardı.1.sorum:NPN transistör devrede tam olarak ne işe yarıyor anlayamadım.Sol taraftaki devreyi transistörsüz kurduğumda tuşun işe yaramadığını gözlemledim.Görevine belli yöndeki bir akıma kontrollü direnç gösterir demişsiniz ders kaydında. Ve potansiyometreyle alakalı bir sorum var.Devrenin gerilimi en fazla 744mV oluyor. O esnada potansiyometrenin(anladığım kadarıyla değeri ayarlanabilen direnç diyebiliriz) direnç uygulamadığını söyleyebilir miyiz?

Hocam birde müsait olduğunuzda devrelerin şematik halini okumayı konuşabilir miyiz? Onları anlamakta zorluk çektiğimi fark ettim?.

Cevap:

Okumaya devam et

Analog ses sinyalinin, sayısal sistemlerce üretilmesinde kalite konusu

Görseldeki analog sinüs sinyali orijinal sesin kendisi (Kırmızı).

Köşeli sinyal ise DAC tarafından oluşturulan sese ait. Köşe sayısı örnekleme sıklığı ve bit sayısı ile ilgili. Örnekleme sıklığı yani frekansı ve bit sayısı arttıkça gerçek sese o kadar yaklaşmış olacaksınız. Azaldıkça da gerçek sesten uzaklaşacaksınız, uzaklaştıkça konuşan kişinin kim olduğunu, hangi sanatçı olduğunu anlamakta zorlanacaksınız. Örnekleme sıklığını sonsuz yaptık diyelim, o zaman da gerçek sesi bire bir üretmiş olacaksınız. Tabi bit sayısını da sonsuz yapmak gerek. Örneğin 1 bitlik veri kullanıyor olsak, elde edebileceğimiz sinyal kare-dikdörtgen şekilli basit bir sinyal olabilir.

Okumaya devam et
Genel kategorisine gönderildi

Gamen Handheld Gaming Device Project

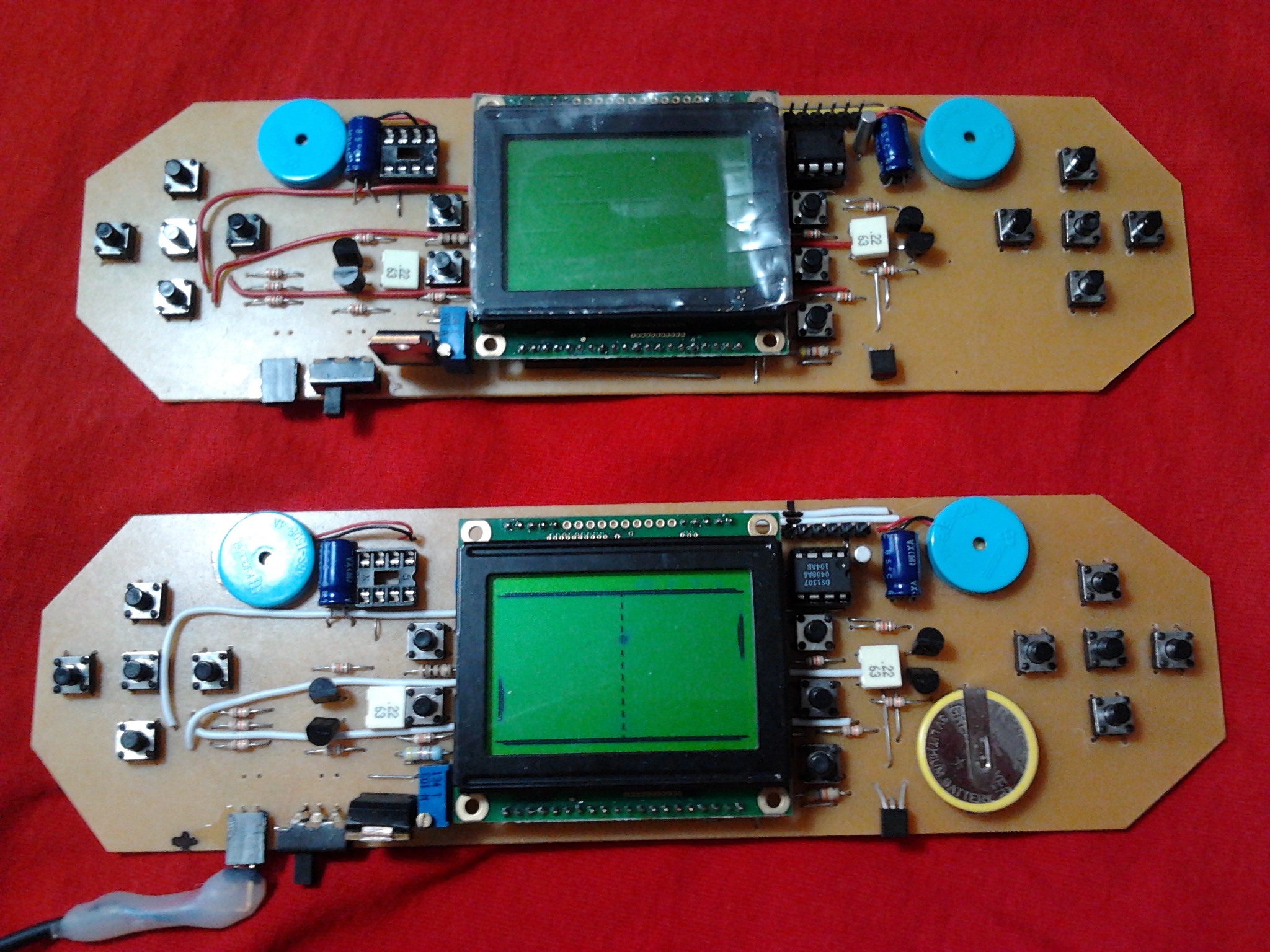

Two prototypes of my gaming device design is complete, up and running;

The prototypes have got 128 x 64 graphical LCD screens, 8bit Microcontroller running at 32Mhz, Stereo sound-speech generating capability, real time clock, environmental temperature measurement capability, 15 buttons and 1mbit flash data memory. These devices will be used both for game design and industrial design purposes.

Prototypes

A more developed version of Pong running on the device below.

Okumaya devam et

Genel kategorisine gönderildi

Endüstri Tasarımında Eğretileme Kullanımına Yönelik Yöntemsel Yaklaşımlar



Endüstri tasarımında eğretileme kullanımını yöntemsel hale getirmeye yönelik literatürde fazla sayıda çalışma olmadığı görülmektedir. Kristin LoWer Gautvik(2001), Zheng, Mei-Yu(2003), Leong(2003) ve Kristen Rosenweigh’in(2007) endüstri ürün tasarımına uyarlanabilir nitelikte çeşitli çalışmalar gerçekleştirmişlerdir. Tez çalışmamız sürecinde, daha önce yapılmış araştırmalarda ortaya çıkartılmış bu yöntemler incelenmiş ve makina uygulamalarına daha fazla uyarlanabilirlik sağlanabilmesi amacıyla algoritma haline dönüştürülmeye çalışılmıştır. Yöntemlere ait süreçler, bilişim sistemlerince yürütülebilecek kadar basit alt adımlara ayırılmaya çalışılmıştır.

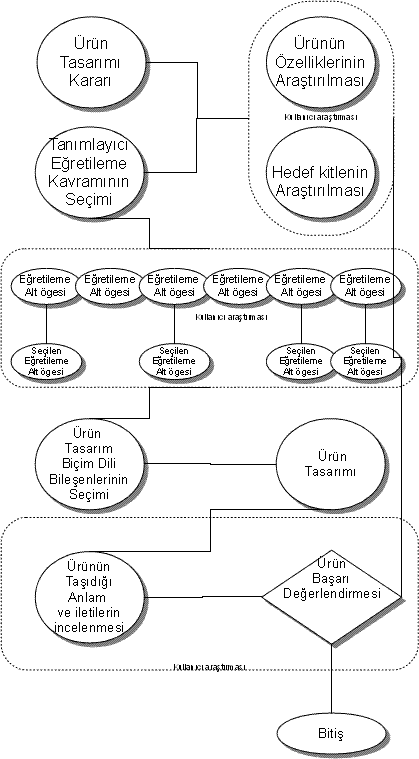

Şekil: Endüstri Tasarımında Eğretileme Kullanımı Yöntemi Basitleştirilmiş Akış Şeması





  1. Yöntemin Adımları

  Okumaya devam et

Genel kategorisine gönderildi

Tasarım süreçlerinde eğretileme



Tasarımcılar eğretilemeyi projelerinde itme gücü olarak kullanabilir, eğretilemeli teknikler sayesinde yeni etkileşimler veya etkileşim tarzları yaratabilirler. Eğretileme, planlanan yeni bir çalışma tarzının merkezini oluşturabilir. Tasarım sürecindeki temel gereklerden biri olan kavramsal çerçevenin oluşturulmasında eğretileme önemli rol oynayabilir.

 Eğretileme günlük yaşam süreçlerimizin genellikle farkında olmadığımız bir parçasıdır ve bir araç olarak tasarım da dahil olmak üzere çeşitli iş süreçlerinde kullanılabilir. Eğretilemeli kavramsal bir çerçeve, ürün ve hizmetlerin yeniden türetilmesinde ilk problem tanımından teslime kadar her aşamanın tutarlı şekilde oluşturulabilmesinde fayda sağlayabilir.



Tasarımcılar, üzerinde çalıştıkları ürünlere ait sorunları çözümlemek için, uygun eğretileme ile yeniden tanımlamalar gerçekleştirebilirler. Bu tanımlamalar, üründe yeni fark edilen bir sorun için veya ürünün bir önceki modelinden beri belli sorunlar için kullanılabilir.

  Okumaya devam et

Genel kategorisine gönderildi

Endüstri Ürünlerinde Eğretileme



Endüstri ürünlerinde eğretileme kullanımını iki ana bölümde incelemek olasıdır; ilki, doğrudan endüstri ürünü bünyesinde, tasarımında ve yapısında yer alan, kullanıcıya çeşitli iletiler aktaran biçimsel eğretilemedir. İkincisi ise, endüstri ürününün tasarım süreci içerisinde kullanılan, kendi nelikliği ile endüstri ürününde yer almayan fakat ürün tasarımı sürecinin düzenlenmesinde kullanılan eğretilemedir.

Düşünce için kelimeler ne anlam taşıyorsa, eğretileme için de tasarım biçim dili bileşenleri benzer anlam taşır. Zihinsel sınıflandırma sürecinin önemli bir parçası olan eğretileme, kişilerin nesneleri birbirleriyle karşılaştırmalarına izin vererek dışsal olguları daha iyi anlamalarını sağlar. Eğretileme günlük hayatımızın önemli bir parçasıdır ve kelimelerin kolayca ötesine gidebilen ‘şey’ler üzerindeki zihinsel faaliyetlerimizi şekillendirir; algılayışımız, düşüncelerimiz ve hareketlerimiz üzerinde etkileri vardır.

Okumaya devam et
